વાહન સીધું 3-ટન સાઇડ સ્લિપ ટેસ્ટર તરફ આવે છે. જેમ જેમ સ્ટીયરીંગ વ્હીલ પ્લેટની નજીકથી પસાર થાય છે, તેમ તે પ્લેટ પર ચાલતી દિશાને લંબરૂપ લેટરલ ફોર્સ જનરેટ કરશે. બાજુના બળના દબાણ હેઠળ, બંને પ્લેટો એક જ સમયે અંદરની તરફ અથવા બહારની તરફ સરકે છે. પ્લેટની લેટરલ સ્લિપ ડિસ્પ્લેસમેન્ટ સેન્સર દ્વારા વિદ્યુત સિગ્નલમાં રૂપાંતરિત થાય છે અને કંટ્રોલ સિસ્ટમ દ્વારા લેટરલ સ્લિપ મૂલ્યની ગણતરી કરવામાં આવે છે.
1. ઇન્ટિગ્રલ પ્લેટફોર્મ સ્ટ્રક્ચર સાથે, ટેસ્ટરને એકંદર ચોરસ સ્ટીલ પાઇપ અને કાર્બન સ્ટીલ પ્લેટ સ્ટ્રક્ચર સાથે, ઉચ્ચ માળખાકીય શક્તિ અને આધુનિક દેખાવ સાથે વેલ્ડિંગ કરવામાં આવે છે.
2. માપન ઘટકો ઉચ્ચ-ચોકસાઇવાળા ડિસ્પ્લેસમેન્ટ સેન્સર્સનો ઉપયોગ કરે છે, જે ચોક્કસ અને સચોટ ડેટા મેળવી શકે છે.
3. સિગ્નલ કનેક્શન ઇન્ટરફેસ એવિએશન પ્લગ ડિઝાઇનને અપનાવે છે, જે ઝડપી અને કાર્યક્ષમ ઇન્સ્ટોલેશન અને સ્થિર અને વિશ્વસનીય ડેટાને સુનિશ્ચિત કરે છે.
4. તે ઉપકરણમાં પ્રવેશતા વાહનો પર બાજુની દળોને મુક્ત કરવા માટે છૂટછાટ પ્લેટોથી સજ્જ છે, મૂલ્યોની ચોકસાઈની ખાતરી કરે છે.
5. તે મિકેનિઝમને નુકસાન અટકાવવા માટે બિન-નિરીક્ષણ પરિસ્થિતિઓમાં પ્લેટને લૉક કરવા માટે લોકીંગ મિકેનિઝમથી સજ્જ છે.

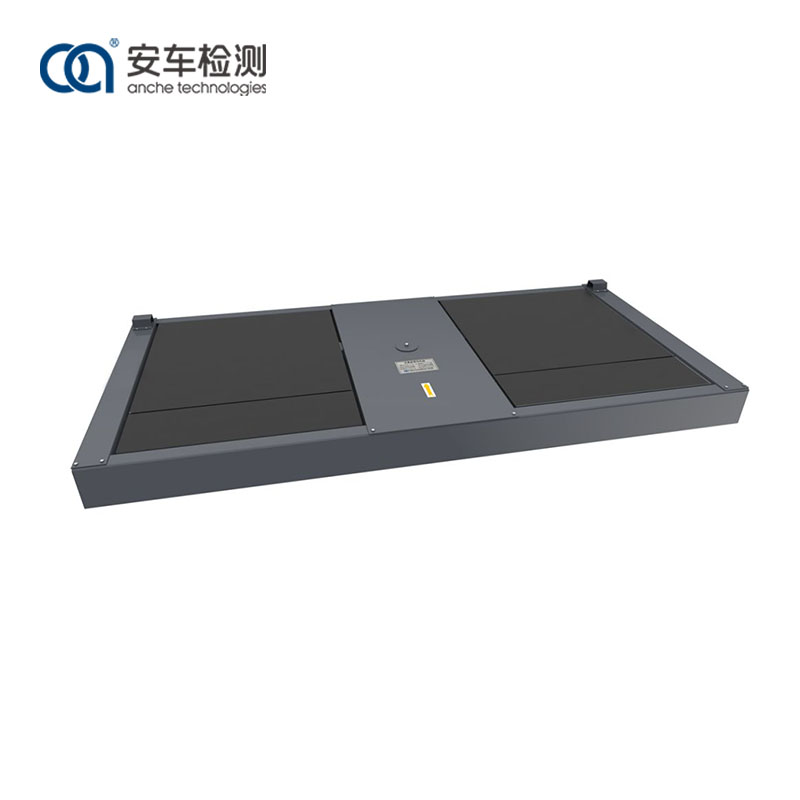

Anche 3-ટન સાઇડ સ્લિપ ટેસ્ટર ચીની રાષ્ટ્રીય ધોરણો JT/T507-2004 ઓટોમોબાઇલ સાઇડ સ્લિપ ટેસ્ટર અને JJG908-2009 ઓટોમોબાઇલ સાઇડ સ્લિપ ટેસ્ટર અનુસાર સખત રીતે ડિઝાઇન અને ઉત્પાદન કરવામાં આવ્યું છે. ટેસ્ટરની તાર્કિક ડિઝાઇન છે અને તે મજબૂત અને ટકાઉ ઘટકોથી સજ્જ છે. આખું ઉપકરણ માપવામાં ચોક્કસ છે, ઓપરેશનમાં સરળ છે, કાર્યોમાં વ્યાપક છે અને પ્રદર્શનમાં સ્પષ્ટ છે. માપન પરિણામો અને માર્ગદર્શન માહિતી LED સ્ક્રીન પર પ્રદર્શિત કરી શકાય છે.
એન્ચે સાઇડ સ્લિપ ટેસ્ટર વિવિધ ઉદ્યોગો અને ક્ષેત્રો માટે યોગ્ય છે, અને તેનો ઉપયોગ ઓટોમોટિવ આફ્ટરમાર્કેટમાં જાળવણી અને નિદાન માટે તેમજ પરીક્ષણ કેન્દ્રો પર વાહનની તપાસ માટે કરી શકાય છે.
મોડલ |
ACCH-3 |
માન્ય શાફ્ટ માસ (કિલો) |
3000 |
પરીક્ષણ શ્રેણી (m/km) |
±10 |
સંકેત ભૂલ (m/km) |
±0.2 |
સાઇડ સ્લાઇડનું કદ (એમએમ) |
1000×1000 |
રિલેક્સિંગ બોર્ડ કદ (એમએમ) (વૈકલ્પિક) |
1000×300 |
એકંદર પરિમાણો (L×W×H) mm |
2990×1456×200 |
સેન્સર પાવર સપ્લાય |
ડીસી 12 વી |
માળખું |
ડબલ-પ્લેટ લિંકેજ |
